Безопасность электрических сетей – приоритетная задача при проектировании и эксплуатации любых объектов‚ от жилых домов до промышленных комплексов. Обеспечение надежной работы электрооборудования и предотвращение аварийных ситуаций невозможно без эффективной системы защиты. Ключевым элементом этой системы является защита кабельных линий автоматическими выключателями. Автоматические выключатели играют критическую роль в обнаружении и отключении перегрузок и коротких замыканий‚ предотвращая повреждение кабелей и возникновение пожаров. Правильный выбор и установка устройств защиты кабельных линий автоматическими выключателями – гарантия долговечности и безопасности электросети.
Принцип работы автоматических выключателей
Автоматические выключатели‚ часто называемые просто автоматами‚ представляют собой электромеханические устройства‚ предназначенные для автоматического отключения электрической цепи при возникновении нештатных ситуаций. Они реагируют на превышение номинального тока‚ которое может быть вызвано перегрузкой или коротким замыканием. Принцип действия основан на использовании двух основных типов расцепителей: теплового и электромагнитного.
Тепловой расцепитель
Тепловой расцепитель представляет собой биметаллическую пластину‚ которая нагревается протекающим через неё током. При превышении номинального тока пластина изгибается и приводит в действие механизм отключения. Время срабатывания теплового расцепителя зависит от величины перегрузки: чем больше ток‚ тем быстрее происходит отключение.
Электромагнитный расцепитель
Электромагнитный расцепитель представляет собой катушку с сердечником. При возникновении короткого замыкания через катушку протекает ток большой величины‚ который создает сильное магнитное поле. Это поле втягивает сердечник‚ который мгновенно приводит в действие механизм отключения. Электромагнитный расцепитель обеспечивает быстрое отключение цепи при коротких замыканиях‚ что предотвращает серьезные повреждения оборудования.
Выбор автоматического выключателя для защиты кабельных линий
Правильный выбор автоматического выключателя – залог надежной защиты кабельной линии. При выборе необходимо учитывать следующие факторы:
- Номинальный ток кабеля: Автоматический выключатель должен иметь номинальный ток‚ не превышающий допустимый ток для кабеля.
- Ток короткого замыкания: Автоматический выключатель должен иметь достаточную отключающую способность‚ чтобы безопасно отключить ток короткого замыкания.
- Тип нагрузки: Для разных типов нагрузок (например‚ освещение‚ двигатели) требуются автоматические выключатели с разными характеристиками срабатывания.
- Селективность защиты: Необходимо обеспечить селективность защиты‚ чтобы при возникновении аварии отключался только поврежденный участок цепи‚ а не вся сеть.
Сравнительная таблица характеристик автоматических выключателей
| Характеристика | Тип B | Тип C | Тип D |
|---|---|---|---|
| Ток мгновенного расцепления (In) | 3-5 In | 5-10 In | 10-20 In |
| Область применения | Освещение‚ розетки | Общее назначение‚ двигатели с небольшим пусковым током | Двигатели с большим пусковым током‚ трансформаторы |
| Скорость срабатывания | Быстрая | Средняя | Медленная |

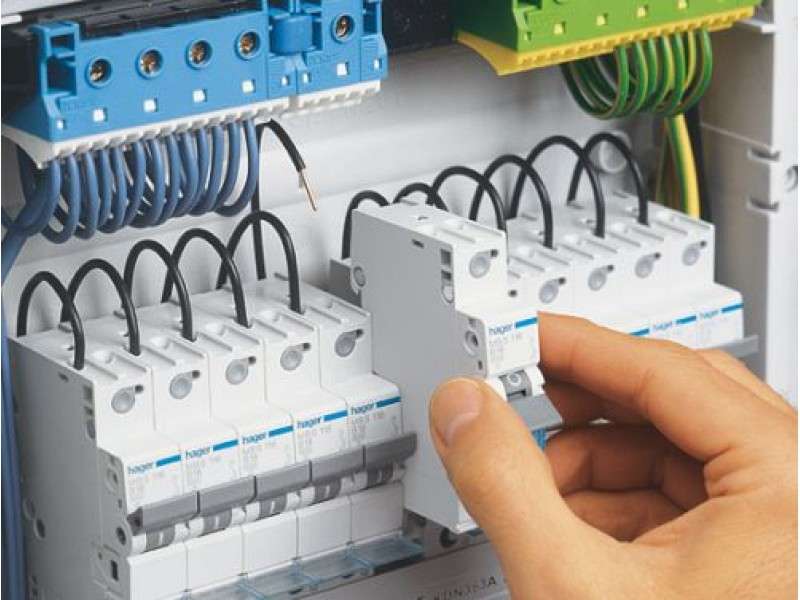

Монтаж и эксплуатация автоматических выключателей
Монтаж автоматических выключателей должен выполняться квалифицированным персоналом в соответствии с требованиями нормативных документов. Важно обеспечить надежное подключение проводов к автоматическим выключателям и проверить правильность их работы после установки. Регулярная проверка и техническое обслуживание автоматических выключателей позволяет своевременно выявлять и устранять возможные неисправности‚ обеспечивая надежную и безопасную работу электросети.
СОВРЕМЕННЫЕ ТЕНДЕНЦИИ И ИННОВАЦИИ В ЗАЩИТЕ КАБЕЛЬНЫХ ЛИНИЙ
Технологии защиты кабельных линий постоянно развиваются‚ предлагая более эффективные и надежные решения. Современные автоматические выключатели оснащаются расширенными функциями‚ такими как:
– Дистанционное управление и мониторинг: Возможность удаленного контроля состояния автоматических выключателей и их оперативного отключения в случае необходимости.
– Интеллектуальные расцепители: Автоматическая адаптация к изменениям в нагрузке и условиям эксплуатации‚ обеспечивающая более точную и надежную защиту.
– Встроенная диагностика: Возможность автоматической диагностики состояния автоматического выключателя и предупреждение о возможных неисправностях.
УСТРОЙСТВА ДИФФЕРЕНЦИАЛЬНОЙ ЗАЩИТЫ (УЗО)
Помимо автоматических выключателей‚ важную роль в защите кабельных линий играют устройства дифференциальной защиты (УЗО). УЗО предназначены для обнаружения токов утечки на землю‚ которые могут возникать при повреждении изоляции кабеля или прикосновении человека к токоведущим частям. УЗО мгновенно отключают электропитание‚ предотвращая поражение электрическим током и возникновение пожаров.
При выборе УЗО необходимо учитывать ток утечки‚ при котором оно должно срабатывать. Для защиты людей обычно используются УЗО с током утечки 30 мА‚ а для защиты от пожаров – УЗО с током утечки 300 мА.
ВАЖНОСТЬ ПРОФЕССИОНАЛЬНОГО ПОДХОДА К ЗАЩИТЕ КАБЕЛЬНЫХ ЛИНИЙ
Эффективная защита кабельных линий автоматическими выключателями и другими защитными устройствами требует профессионального подхода. Необходимо учитывать все факторы‚ влияющие на работу электросети‚ и выбирать устройства‚ соответствующие конкретным условиям эксплуатации. Только квалифицированные специалисты могут обеспечить правильный монтаж‚ настройку и обслуживание защитных устройств‚ гарантируя надежную и безопасную работу электросети.
Инвестиции в качественные системы защиты кабельных линий автоматическими выключателями – это инвестиции в безопасность и долговечность электрооборудования‚ а также в защиту жизни и здоровья людей. Обеспечение надежной защиты электросети – это ответственная задача‚ требующая профессиональных знаний и опыта.
