Безопасность на производстве и в быту – приоритетная задача, решение которой невозможно представить без эффективной системы защитного заземления․ Защитное заземление для оборудования играет ключевую роль в предотвращении поражения электрическим током при повреждении изоляции, обеспечивая отвод тока утечки в землю․ Этот процесс позволяет избежать опасного напряжения на корпусе устройства и снижает риск возникновения несчастных случаев․ Правильно спроектированное и установленное защитное заземление для оборудования является неотъемлемой частью системы электробезопасности любого объекта․
Необходимость защитного заземления
Защитное заземление необходимо для обеспечения безопасности людей и защиты оборудования от повреждений․ При повреждении изоляции электрооборудования, корпус устройства может оказаться под опасным напряжением․ Заземление обеспечивает путь для тока утечки в землю, что приводит к срабатыванию защитных устройств, таких как автоматические выключатели или устройства защитного отключения (УЗО), и обесточиванию поврежденного оборудования․
Принцип работы

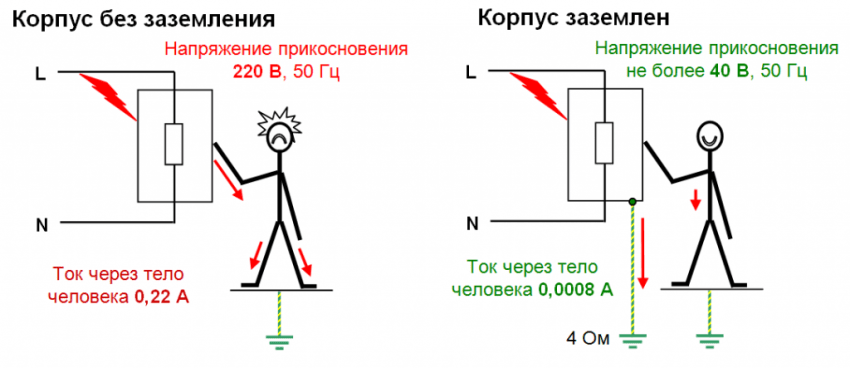

Принцип работы защитного заземления заключается в создании низкоомного пути для тока утечки в землю․ Это достигается путем соединения корпуса оборудования с заземляющим устройством, представляющим собой систему заземлителей, заглубленных в землю․ Когда происходит утечка тока на корпус, ток направляется по заземляющему проводнику в землю, вызывая срабатывание защитных устройств․
Виды заземляющих устройств
Существует несколько видов заземляющих устройств, применяемых в зависимости от типа оборудования, условий эксплуатации и требований нормативных документов:
- Естественные заземлители: Металлические конструкции, находящиеся в земле, такие как водопроводные трубы (кроме труб с диэлектрическим покрытием), металлические оболочки кабелей и т․д․
- Искусственные заземлители: Специально установленные металлические электроды, заглубленные в землю․ Могут быть в виде стержней, полос или плит․
- Кольцевые заземлители: Заземлители, выполненные в виде замкнутого контура, обеспечивающие более равномерное распределение тока утечки в земле․
Монтаж защитного заземления
Монтаж защитного заземления должен выполняться квалифицированными специалистами в соответствии с требованиями нормативных документов․ Необходимо учитывать сопротивление грунта, тип и количество заземлителей, а также расстояние между ними․ После монтажа проводится измерение сопротивления заземляющего устройства для проверки его соответствия установленным нормам․
Этапы монтажа:
- Проектирование системы заземления с учетом особенностей объекта и оборудования․
- Выбор типа и количества заземлителей․
- Подготовка траншей и установка заземлителей․
- Соединение заземлителей между собой и с заземляющей шиной․
- Подключение заземляющих проводников к корпусам оборудования․
- Измерение сопротивления заземляющего устройства․
Сравнительная таблица различных типов заземлителей
| Тип заземлителя | Преимущества | Недостатки | Область применения |
|---|---|---|---|
| Естественные | Низкая стоимость, простота использования | Не всегда доступны, сопротивление может быть нестабильным | Бытовые электроустановки, где есть доступ к подходящим конструкциям |
| Искусственные (стержни) | Легкость монтажа, возможность выбора места установки | Требуется большее количество стержней для достижения низкого сопротивления | Промышленные объекты, частные дома |
| Кольцевые | Равномерное распределение тока, высокая надежность | Более сложный монтаж, требуется большая площадь | Электроподстанции, крупные промышленные объекты |
